GABARITS DE POSE
Pour respecter le calepinage donné la norme NF P 98-351, les gabarits de pose sont indispensables.
Deux types de gabarits sont proposés: le gabarit de perçage (pour clou à sceller et clou sans scellement) et le gabarit de collage (pour clou à coller).
Chacun de nos gabarits a été pensé pour pouvoir s’adapter aux deux largeurs de bandes réglementaires: la largeur réduite de 40 cm et la largeur standard de 58,75 cm.
Rappel :
La bande d’éveil à la vigilance doit être située à 50 cm du danger signalé (première marche d’escalier, début de traversée piétonne ou bordure du quai de transport).
Cette distance de sécurité constitue un «pas de freinage» pour le déficient visuel.

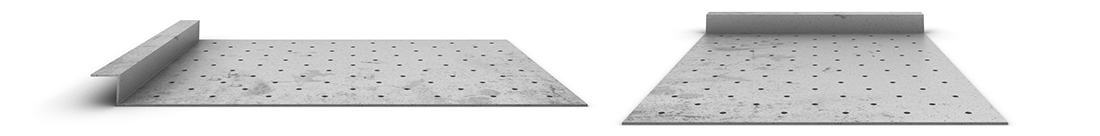

LE GABARIT DE PERÇAGE
Grâce à sa conception anti-usure, notre gabarit de perçage permet la pose de plusieurs dizaines de milliers de clous. Des plots de positionnement sont fournis pour bien le caler avant de percer. Ces plots permettent aussi de garder un alignement constant sur toute la longueur de la BEV malgré les déplacements du gabarit.
Positionné dans le sens de la longueur (grand côté parallèle à la marche d’escalier , de la traversée ou du quai), il matérialisera une bande de largeur réduite 40 cm.
Positionné dans le sens de la largeur (petit côté parallèle à la marche d’escalier , de la traversée ou du quai), il matérialisera une bande de largeur standard de 58,75 cm.
Le gabarit devra ensuite être déplacé latéralement pour réaliser l’intégralité de la BEV.

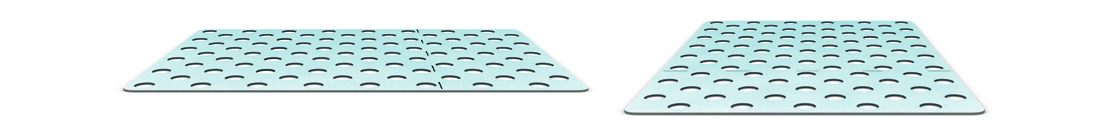

LE GABARIT DE COLLAGE
Léger et maniable, notre gabarit de collage permet également de réaliser les 2 largeurs de bande réglementaires.
Contrairement au gabarit de perçage, ce gabarit de collage ne se place que dans un seul sens (petit côté parallèle à la marche d’escalier).
Le sol doit être dégraissé à l’endroit ou le gabarit sera déposé.
Il est recommandé d’utiliser un adhésif (ruban, scotch) pour bien maintenir le gabarit sur le sol avant de commencer la pose des clous.
Des repères en pointillés situés sur le gabarit délimitent les deux largeurs de bande existantes. Selon les cas :
- Remplir l’intégralité du gabarit pour former une bande de largeur standard de 58,75 cm.
- Remplir le gabarit jusqu’aux pointillés pour former une bande de largeur réduite de 40 cm.
Le gabarit devra ensuite être déplacé latéralement pour réaliser l’intégralité de la BEV.
